QAD030

m²

Cobertura plana não acessível, não ventilada, ajardinada, impermeabilização através de lâminas asfálticas.

81,57€

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo convencional, pendente de 1% a 5%, composta por: formação de pendentes: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm; isolamento térmico: painel rígido de lã mineral soldável, de 50 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, totalmente colada com maçarico; camada separadora sob protecção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; camada drenante e filtrante: tela drenante para jardim; camada de protecção: camada de terra vegetal para plantação de 25 cm de espessura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

4,000

0,11

0,44

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

59,50

5,95

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt08aaa010a

m³

Água.

0,008

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt16lra050r

m²

Painel rígido de lã mineral soldável, segundo EN 13162, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²°C/W, condutibilidade térmica 0,039 W/(m°C).

1,050

13,48

14,15

mt14lga030a

m²

Camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espessura, massa nominal 5 kg/m², com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, resistente à penetração de raizes. Segundo EN 13707.

1,100

7,99

8,79

mt14gsa020c

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

1,04

1,09

mt15dra010e

m²

Tela drenante para jardim composta por tela nodular de polietileno de alta densidade, com um geotêxtil de polipropileno de 120 g/m² em uma das suas face, para drenagem e separação em coberturas ajardinadas.

1,050

12,51

13,14

mt01arj020

m³

Terra vegetal para plantação.

0,250

8,26

2,07

mq06hor010

h

Betoneira.

0,032

1,68

0,05

mo019

h

Oficial de 1ª construção.

0,363

16,85

6,12

mo111

h

Operário não qualificado construção.

0,715

15,82

11,31

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,154

16,85

2,59

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,154

16,45

2,53

mo053

h

Oficial de 1ª montador de isolamentos.

0,055

17,41

0,96

mo099

h

Ajudante de montador de isolamentos.

0,055

16,45

0,90

mo039

h

Oficial de 1ª jardineiro.

0,132

16,85

2,22

mo113

h

Operário jardineiro.

0,132

15,82

2,09

%

Meios auxiliares

2,000

77,64

1,55

%

Custos indirectos

3,000

79,19

2,38

Custo de manutenção decenal: 69,09€ nos primeiros 10 anos.

Total:

81,57

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento - Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

UNIDADE DE OBRA QAD030: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AJARDINADA, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

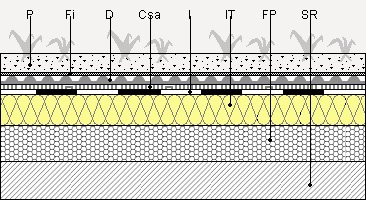

Formação de cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo convencional, pendente de 1% a 5%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, segundo EN 13162, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²°C/W, condutibilidade térmica 0,039 W/(m°C); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastómero SBS, LBM(SBS)-50/G-FP, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral de cor verde, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; CAMADA DRENANTE E FILTRANTE: tela drenante para jardim composta por tela nodular de polietileno de alta densidade, com um geotêxtil de polipropileno de 120 g/m² em uma das suas face; CAMADA DE PROTECÇÃO: camada de terra vegetal para plantação de 25 cm de espessura.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,756

0,504

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,543

0,362

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,118

0,197

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,469

0,469

17 02 03

Plástico.

0,075

0,125

17 05 04

Solos e rochas não abrangidos em 17 05 03.

2,563

1,602

Resíduos gerados:

8,273

6,166

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,421

0,702

17 02 01

Madeira.

0,130

0,118

Embalagens:

0,656

0,960

Total resíduos:

8,929

7,126
