QAD032

m²

Cobertura plana não acessível, não ventilada, ajardinada, impermeabilização através de lâminas de PVC.

76,81€

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo invertida, pendente de 1% a 5%, composta por: formação de pendentes: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm; camada separadora sob impermeabilização: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; impermeabilização monocamada não colada: lâmina impermeabilizante flexível de PVC-P (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, fixada em sobreposição e bordos através de soldadura termoplástica; camada separadora sob isolamento: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; camada separadora sob protecção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,2 kN/m, uma resistência à tracção transversal de 1,2 kN/m, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m²; camada drenante e filtrante: tela drenante para jardim; camada de protecção: camada de terra vegetal para plantação de 25 cm de espessura.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

4,000

0,11

0,44

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

59,50

5,95

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt08aaa010a

m³

Água.

0,008

1,50

0,01

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

18,00

1,17

mt08cem011a

kg

Cimento Portland CEM II/B-L 32,5 R, cor cinzento, em sacos, segundo NP EN 197-1.

10,000

0,10

1,00

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

2,100

1,56

3,28

mt15dan010j

m²

Lâmina impermeabilizante flexível de PVC-P (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, segundo EN 13956.

1,050

6,38

6,70

mt15dan020b

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização nos extremos das lâminas de PVC-P e nos encontros com elementos verticais.

0,400

2,80

1,12

mt16pxa010ab

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo, com código de designação XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

5,08

5,33

mt14gsa020b

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,2 kN/m, uma resistência à tracção transversal de 1,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m², segundo EN 13252.

1,050

0,82

0,86

mt15dra010e

m²

Tela drenante para jardim composta por tela nodular de polietileno de alta densidade, com um geotêxtil de polipropileno de 120 g/m² em uma das suas face, para drenagem e separação em coberturas ajardinadas.

1,050

12,51

13,14

mt01arj020

m³

Terra vegetal para plantação.

0,250

8,26

2,07

mq06hor010

h

Betoneira.

0,032

1,68

0,05

mo019

h

Oficial de 1ª construção.

0,363

16,85

6,12

mo111

h

Operário não qualificado construção.

0,715

15,82

11,31

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,220

16,85

3,71

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,220

16,45

3,62

mo053

h

Oficial de 1ª montador de isolamentos.

0,055

17,41

0,96

mo099

h

Ajudante de montador de isolamentos.

0,055

16,45

0,90

mo039

h

Oficial de 1ª jardineiro.

0,132

16,85

2,22

mo113

h

Operário jardineiro.

0,132

15,82

2,09

%

Meios auxiliares

2,000

73,11

1,46

%

Custos indirectos

3,000

74,57

2,24

Custo de manutenção decenal: 63,45€ nos primeiros 10 anos.

Total:

76,81

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 197-1:2011

1.7.2012

1.7.2013

1+

Cimento - Parte 1: Composição, especificações e critérios de conformidade para cimentos correntes

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13164:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manutaturados de espuma de poliestireno extrudido (XPS) - Especificação Especificação

UNIDADE DE OBRA QAD032: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AJARDINADA, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

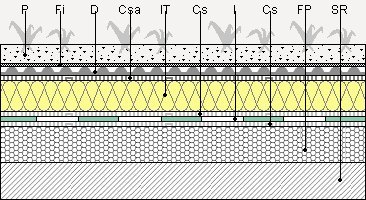

Formação de cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo invertida, pendente de 1% a 5%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, talochada e limpa; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível de PVC-P (fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,034 W/(m°C); CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 1,2 kN/m, uma resistência à tracção transversal de 1,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 40 mm, resistência CBR ao punçoamento 0,3 kN e uma massa superficial de 150 g/m²; CAMADA DRENANTE E FILTRANTE: tela drenante para jardim composta por tela nodular de polietileno de alta densidade, com um geotêxtil de polipropileno de 120 g/m² em uma das suas face; CAMADA DE PROTECÇÃO: camada de terra vegetal para plantação de 25 cm de espessura.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,756

0,504

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,543

0,362

17 02 03

Plástico.

0,134

0,223

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,128

0,213

17 05 04

Solos e rochas não abrangidos em 17 05 03.

2,563

1,602

Resíduos gerados:

7,873

5,812

15 01 01

Embalagens de papel e cartão.

0,105

0,140

17 02 03

Plástico.

0,460

0,767

17 02 01

Madeira.

0,130

0,118

Embalagens:

0,695

1,025

Total resíduos:

8,568

6,837
